CubeSat 437MHz à Montréal – Telecommunications, Navigation & Electronics

Présentation

la semaine passée j’ai pris quelques vacances à Montréal. Comme j’aime faire de la randonnée jusqu’au mont Royal, j’ai pensé que ce serait amusant de faire un peu de radio amateur et de voir si je pouvais recevoir EIRSAT-1 que j’avais reçu auparavant à Toronto. En raison de restrictions de taille, je n’ai pas pu apporter d’antenne Yagi, juste mon dipôle VEE portable. J’ai pu voir les tonalités discrètes au début et à la fin d’une packet reçue, mais la partie gaussienne était trop faible pour être décodée dans GNURadio comme je le faisais auparavant (Ref.1). Cependant, j’ai vu les packets exactement à l’heure prévue. J’ai essayé la réception pendant deux jours, le 14 et le 15 mai.

Paramètres de Réception

Fig.1 Configuration de l’équipement et du logiciel Réception CubeSat

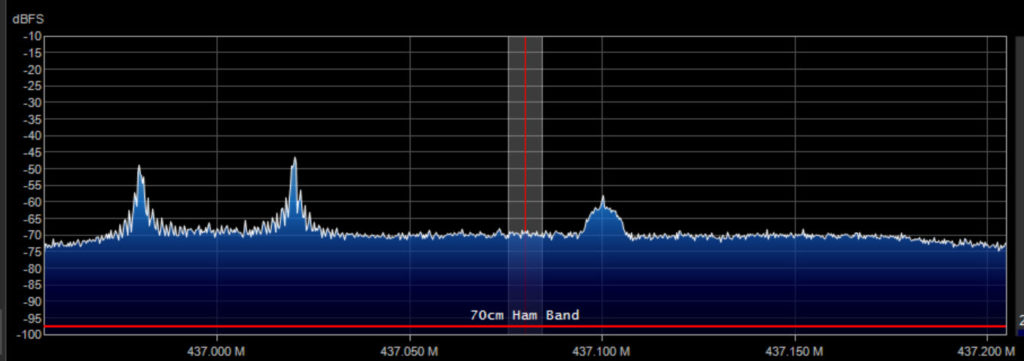

Fig.3 Bande 437 MHz à Toronto, beaucoup de QRM

La figure 1 montre la disposition de l’équipement, comme je l’ai mentionné, je n’avais pas d’antenne Yagi. La figure 2 montre le spectre RF proche de 437 MHz à Montréal et la figure 3 montre le même spectre à Toronto. Le Mont Royal est un lieu de réception idéal à Montréal sans QRM visible.

Captures de Signaux – EIRSAT-1

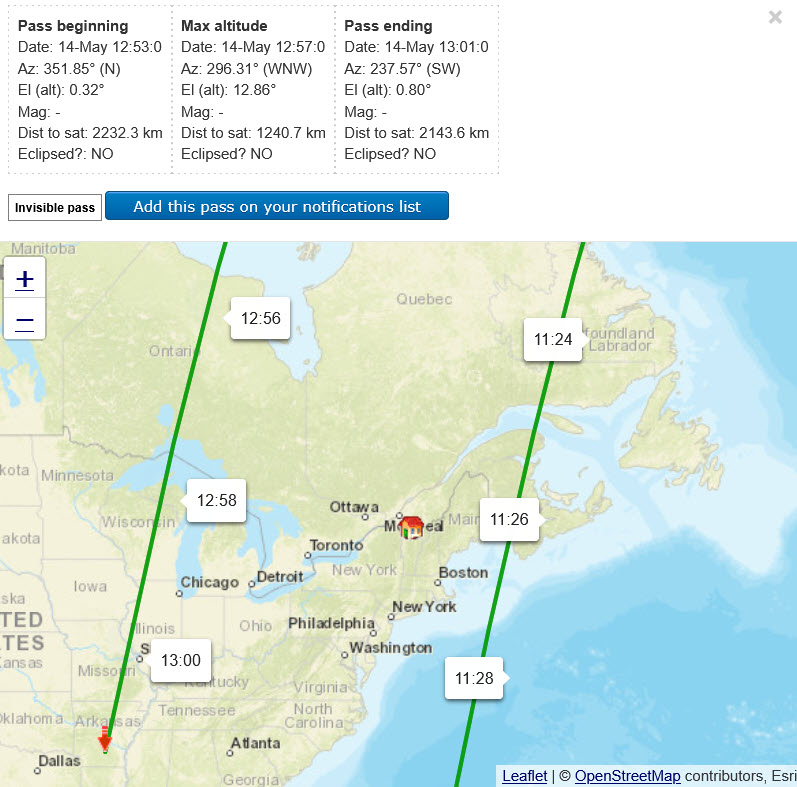

Fig.4 Trajectoire du satellite LEO EIRSAT-1 le 14 mai

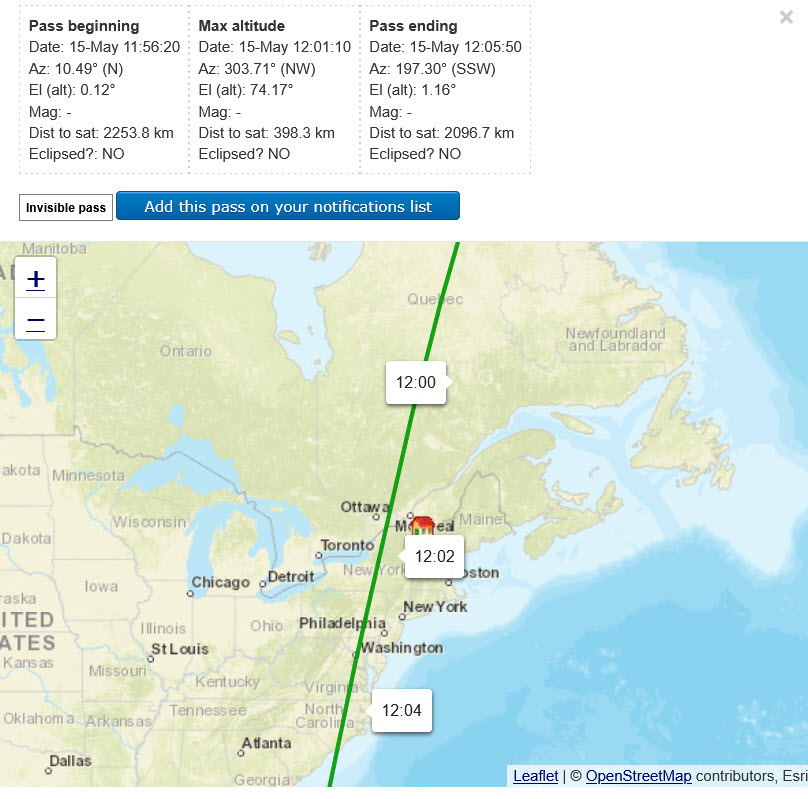

Fig.5 Trajectoire du Satellite LEO EIRSAT-1 le 15 mai

FIg.6 Mid Pulse Gaussian Spread Rx Toronto

Fig.7 Beginning & End Pulse Showing 5 Spectral Lines Rx Toronto

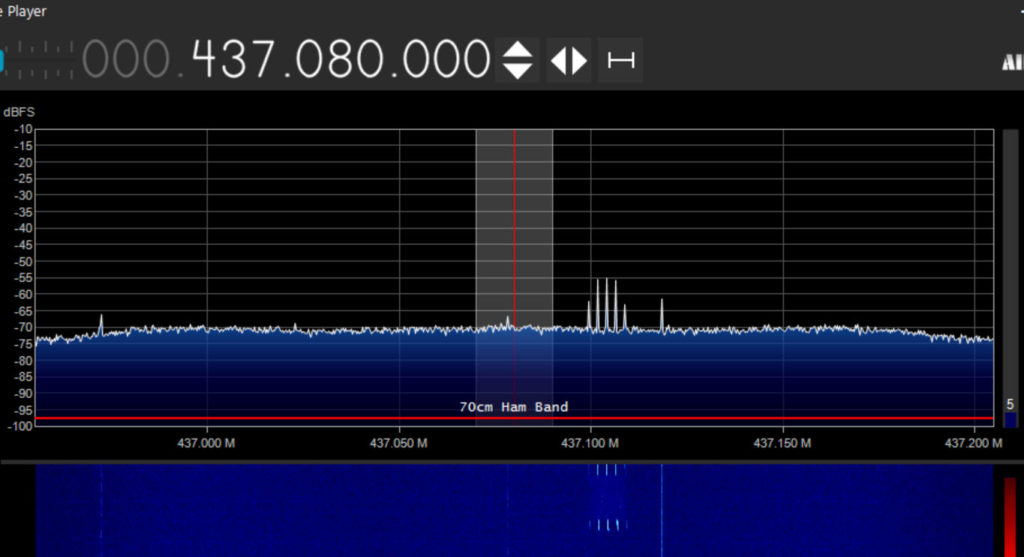

Fig 8 Le Paquet le plus fort reçu à Montréal le 15 mai

Date	Heure Relative	Fréquence	SNR
May14	0.05.6	437.1083MHz	5dB
May14	1.05.4	437.1049MHz	7dB
May14	2.05.3	437.0990MHz	7dB
May14	3.05.3	437.0934MHz	15dB
May15	2:27.0	437.1090MHz	5dB
May15	3:27.7	437.1044MHz	15dB
May15	4.27.0	437.0930MHz	5dB

FIg.9 Tableau de la Date, de l’Heure, du Doppler et du SNR

Les figures 4 et 5 montrent le trajet d’EIRSAT-1 les 14 et 15 mai. Le 14 mai, l’angle d’élévation était bas, soit 13 degrés, tandis que le 15 mai, il était de 74 degrés. Les figures 6 et 7 montrent le signal tel que reçu à Toronto avec une antenne yagi que j’ai pu décoder. La figure 8 montre le signal le plus fort le 15 mai, mais la partie de packet gaussienne était trop faible pour être décodée.
